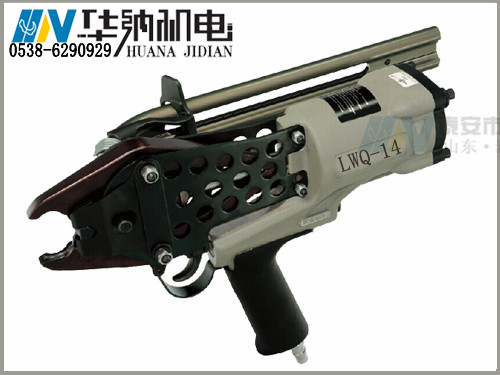

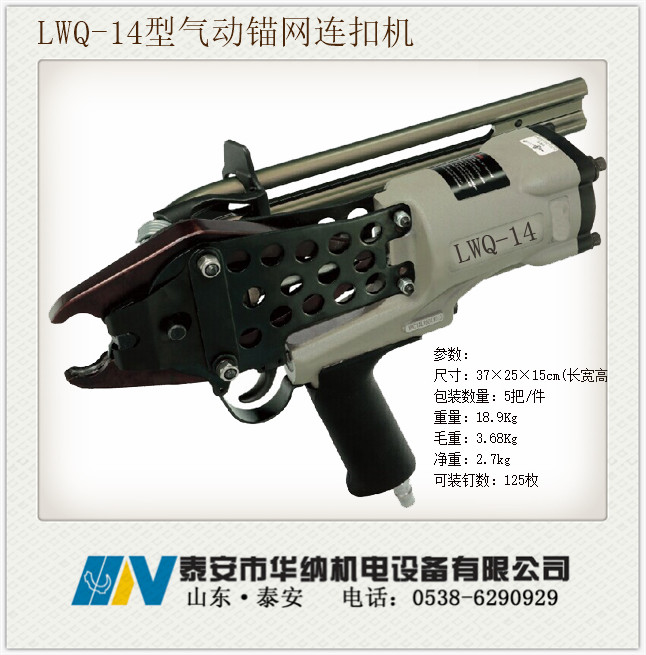

LWQ-14气动锚网联扣机

人 气:71055

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

矿用气动锚网联扣机厂家直营

产品名称:矿用气动锚网联扣机

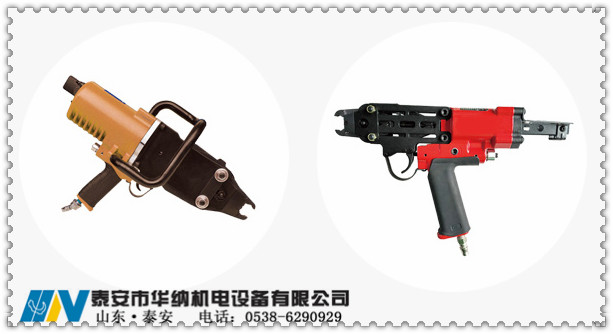

产品型号:LWQ-8型,LWQ-9型,LWQ-11型,LWQ-13型,LWQ-14型、LWQ-15型

生产厂家:泰安市华纳机电设备有限公司

产品用途:煤矿井下巷道掘进大多数采用锚网支护工艺,金属网的连接成为生产环节必不可少的工序。现在大部分煤矿井下连网采用人工用铁丝捆绑网片的方式。不仅速度慢、效率低,而且工人劳动强度大、安全性低。矿用气动锚网连扣机的出现大大改善了目前的现状。矿用气动连网机捆绑速度快,传统手工办法每分钟捆绑一个扣,8-10秒完成一个扣,效率提高6-8倍,且 连接平整、规范、便于管理,减少划伤人员。

一、矿用气动锚网联扣机参数

型号:LWQ-9/11/13/15          净重量:6kg

尺寸:根据机型不同,尺寸略有不同 (可咨询公司0538-6290929)

使用气压:5-7.5bar

装钉量:120pcs                   适配钉扣:HARC-50

二、适用范围:煤矿井下掘进、采煤、大巷开拓、扩修等需要支护联网范围内的钢筋网、经纬网、焊接网、菱形网等。网丝单根直径:4-6.5mm。

三、矿用气动锚网联扣机使用前准备流程

1.尽量使用耐磨PU(8*12mm)风动气管,气管长度不宜超过20米。

2.建议在相关风源管道上安装油水分离过滤装置。

3.联网前请勿将钳嘴对准身体任何部位,以免造成伤害。

4.将工具与风源连接后即可开始进行联网工作。

四、联网操作流程

1.装钉扣时建议关闭风源,手指切勿扳动扳机开关。装钉前将矿用气动锚网联扣机气缸内空气打净,保持无气压状态下装钉,以免造成意外伤害。

2.如下图所示,拉动矿用气动锚网联扣机弹簧推钉器,将推钉器拉出后,临时挂在矿用气动锚网联扣机底座挂片上。

3.将钉扣型号为HARC-50钉,钉扣开口向上按装钉导轨装入机器内。

4.将弹簧推钉器从底座挂片上取下,放入机器钉扣导轨。此处应将推钉器推爪沿导轨顶住钉扣,实现推钉功能。

   注意:弹簧推钉器前端推爪一定要顶住钉扣。如果顶偏或未顶紧,将会造成联网时不出钉、空打现象,如遇此种情况需调整推钉器。

5.联网作业,通过风动气管将矿用气动锚网联扣机接通风源,将矿用气动锚网联扣机钳口对准钢筋支护网交接处,扣动扳机至底即可实现快速联网作业。

6.若实现深井高强度联网时,则需扣动扳机后稍等0.5-1秒时间,这样联网更紧、强度更高。

五、矿用气动锚网联扣机保养

1.定期进行保养清理矿用气动锚网联扣机,每天工作前从矿用气动锚网联扣机气源接口处加入1-2滴风动工具专用油,提高工作效率与工具使用寿命。

2.请保持矿用气动锚网联扣机各部位清洁,保证无任何杂质堵塞矿用气动锚网联扣机。

3.切勿私自随意拆卸工具,如工具不能正常工作后,请联系恒安荣售后中心。

六、安全细则及注意事项

1、使用工具前,请详细阅读 矿用支护网矿用气动锚网联扣机操作手册。

2、请佩戴煤矿井下安全服。

3、请勿将枪嘴勾身体任何部位,以免造成人身伤害

4、请勿使用氧气、氢气、瓦斯气体等易燃易爆气体为工具动力来源。

5、请正确使用泰安市华纳机电设备有限公司提供的联网扣,以免发生卡钉,造成工具损坏。

6、工具停止使用或者维修时,请务必卸下空气管接头并取出弹夹内没有打完的钉扣。

7、联网工作时必须保证工作场所安全。除非进行联网工作,否则千万不可随意扣住扳机,以免造成意外。

8、联网前请检查工具是否工作正常,例如是否漏气、捆绑是否正常。如有问题请及时维修,切勿使用。

9、不可将矿用气动锚网联扣机当作铁锤重击,敲打。不可任意改变工具原有的设计,结构及功能组合。

10、每次工作完毕,一定要将气压管与矿用气动锚网联扣机分开。并将矿用气动锚网联扣机用干布擦拭干净,放置于环境干净的地方。

本产品主要适用于煤矿井下支护联网、用于钢筋网、菱型网和防锈经纬网进行捕助支护,轻便使用。

据介绍,传统人工联网需用2人以上,大约1分许联一扣,并且联网强度低,易划伤人员,使用锚网连扣讥后,单人即可操作联网,10-15秒联一扣,操作简单,省时省力,牢固可靠,美观安全,大大提高了工作效率,降低了劳动强度,节省了材料消耗,此款锚网连扣机为煤矿支护联网专用,这个锚网连扣机就像订书机一样,往里面装上成板的铁扣,然后用手一扳开关,就可以机械联网。

据了解,煤矿大多数采掘工作面是采用钢筋网,菱型网和防锈经纬网进行辅助支护,使用扎丝钩进行人工联网,该工作需要人手多、工作效牢低,无形中造成了材料浪费。

为此,泰安市华纳机电设备有限公司经多方调研 ,引进了气动锚网连扣机,改变了煤矿多年传统联网模式,实现了联网机械化,填补了煤炭行业联网空白,该锚网连扣机为枪形结构,采用气动方式,体积小巧、结构简单、维护方便,操作简单、成本低廉,并且对井下工作环境的适应能力极强,能够在潮湿、汤尘等恶劣环境下可靠工作,其工作压力小、运行速度快,工作寿命长,动力成本低。

使用锚网连扣机后,大大提高了工作效率,降低了劳动强度度,节省了材料消耗。 C型联网钉抗拉强度是普通联网丝的6倍。1、井下铁丝网联网作业传统工艺:拾、穿、绕、拧、剪、崴。费时、费力、费抖。2、采用本机,一机成型。传统工艺,迎来革命本机联网平整,无拖尾、无尖刺,杜绝尖到伤人风险,网扣采用特殊钢丝耐腐蚀,联网成型美观牢固。
