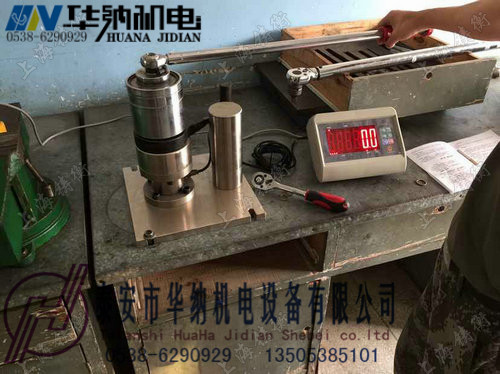

锚杆扭矩放大器

人 气:41398

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

HN-MN24/3型锚杆扭矩倍增器(扭矩放大器)

锚杆扭矩倍增器是由一圆周或行星齿轮组合在不同组合阶层来带动齿轮旋转出力,每一阶层齿轮扭矩放大倍率因子为 5 ,常规比倍有:1:5   1:15 1:15.5 1:25 1:26 1:75   1:125等等。在行星型齿轮系统中,扭矩是经由中心齿轮输入和输出。由三个或四个行星齿轮与中心齿轮结合带动旋转。倍增器外壳内的圆周齿轮与环绕内部行星型齿轮接合,但相对与内部行星齿轮旋转而言,旋转方向是相反的。反作用力臂可防止与圆周齿轮一体的外壳旋转,而使行星型齿轮绕中心齿轮旋转来带动驱动方头旋转,从而输出扭矩。如果没有反作用力臂则无法输出扭矩。

一、使用说明

1、本产品利用齿轮组合减速后,所传递的力矩同比例放大的原理,可使输出扭矩增大数3-10倍。从而只需轻松地摇动摇杆便可拆装锈蚀严重及规格型号较大的螺母。

2、拆装锚杆螺母时,摇杆摇动方向与螺母旋动方向相同。

3、用户可根据螺母规格,选用不同的套筒规格,如边距22、27、30、32、33、35、38、41毫米等。

4、使用时,将与螺母对应规格的套筒套在扳手输出轴的方榫头上,套筒的另一端套住待拆装的螺母,将扭矩倍增器的撑脚搁置在相邻的螺母上,撑脚搁置的方向与拆装螺母的手摇方向相反。

5、当螺母松动时,换用接长杆,用摇杆直接套在接长杆的一端,套筒套在接长杆的另一端,便可迅速地拆装螺母了。用接长杆感到手感较重时,要换用扭矩倍增器,便于螺母拆装。

6、本设备包装内容:倍增器主体一件、接长杆一件、摇杆一件、工具箱包一件。接长套筒作为选配件供用户选购。1英寸风炮套筒由用户自备。

二,参数:

传速比:1:4

最大安全输出扭矩:1900n.m,

工具重8.21公斤,

扭矩倍增器具有超强大输出扭力功能,其体积小、重量轻、使用方便的特点,让您拆装较大螺母时,更省时省力。

泰安市华纳机电设备有限公司生产有:3倍锚杆扭矩放大器,5倍锚杆扭矩放大器,8倍锚杆扭矩放大器,10倍锚杆扭矩放大器,15倍锚杆扭矩放大器,30倍锚杆扭矩放大器等,欢迎选购。
