迎山角的定仪

 日期:2018-04-20 16:43:14 人气:96926


迎山角

一、迎山角的定义及作用:

在平巷里,顶板压力的方向是重力方向,是垂直于巷道顶板的。在倾斜巷道内却不同,顶板压力虽然是重力方向,但顶板压力(P)可以分解为两个方向的力,一个是垂直于顶板的垂直压力(N),另一个平行于顶板的倾斜压力。

斜巷的支架既要承受垂直压力,又要承受下推力。因此斜巷的支架就不能按垂直于巷道顶底板的方向去架设,而必须向上迎一个角度,我们把棚腿中心线与顶底板垂线之间的夹角,叫做迎山角。支架迎山角是为了克服下推力,防止支架向下倾倒的措施之一。

二、迎山角的计算方法:

支架的迎山角(β)是按照巷道的倾角(α)来计算的,一般迎山角等于倾角的1/6~1/8,即β=(1/6~1/8)α,例如巷道的倾角为30°,则迎山角为5°~4°.迎山角过大、过小都会降低支架的支撑能力。迎山角过大叫过山,迎山角给反了叫退山,都是不允许的。

当巷道倾角大于45°或者巷道倾角(α)超过底板岩石的滑动角时,底板岩石可能下滑,则巷道底板也要进行支护。

三、迎山角的质量要求及检查方法:

1、质量要求

合格品:不超过设计值+1°,不得退山。

优良品:不超过设计值+0.5°,不得退山。

2、检查方法

用半圆仪紧靠立柱与底板构成锐角的立柱侧面量测

迎山角=斜巷设计角度-(90°-半圆仪读数)

如果所使用的仪器不是半圆仪而是坡度规的话:

迎山角=斜巷设计角度—坡度规读数。

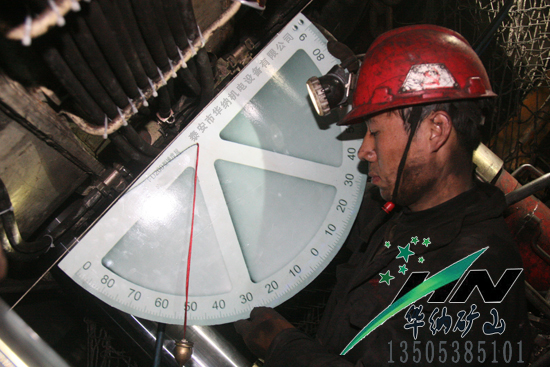

上图为:坡度规

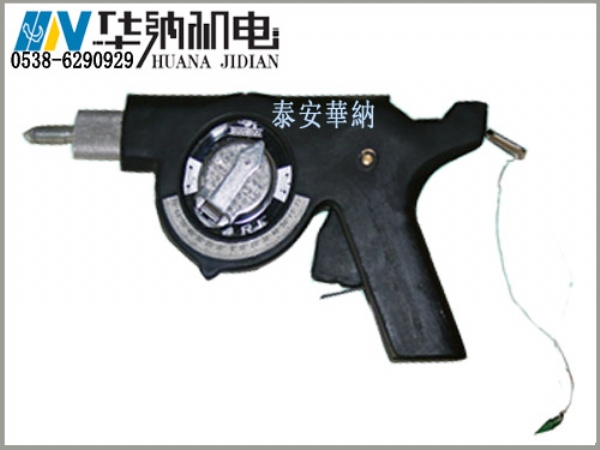

泰安市华纳机电设备有限公司生产的BHS10型测枪主要是用来测量两点的距离变化的一种机械式测量仪器,是在传统单功能测枪的基础上利用枪体结构的特征增加了重锤式角度仪。同时可以测量水平角度,尤其是应用于煤矿井下测距和矿山支架迎山脚角度的测量,即长度、角度于一体,具有结构简单、体积小、重量轻、便于携带、易于操作等特点,亦可广泛应用于铁道、公路、矿山隧道、水利、电力行业及其他地下工程的距离、水平偏角的测量。

    标签:坡度规 BHS10测枪
