三用阀检修安全操作标准和行为规范

 日期:2018-04-20 16:40:16 人气:915358

三用阀检修安全操作标准和行为规范
一、一般要求
   1、三用阀的检修应由专职人员负责,检修人员应具备一定的钳工基本操作及液压基础知识,经专门技术培训并考试合格后,方可上岗。

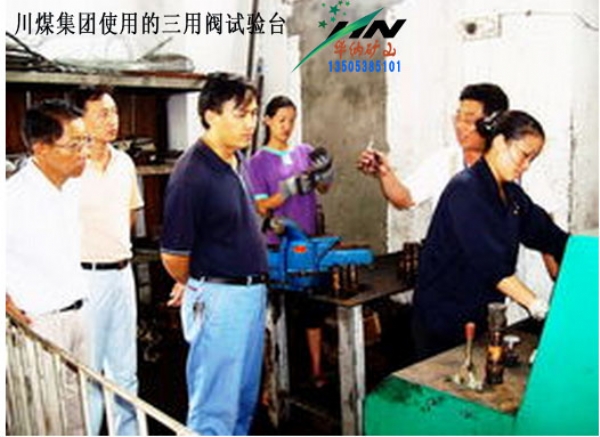

   2、检修人员应熟知三用阀的结构、性能、试验、故障原因及其处理方法等;应会正确使用乳化液泵站等专用检修设备。(泰安市华纳机电设备有限公司生产的三用阀试验台)。

2017051710372927998 (1).jpg

二、检修前检查
   1、先检查所用设备、工具、量具、应完好、齐全。

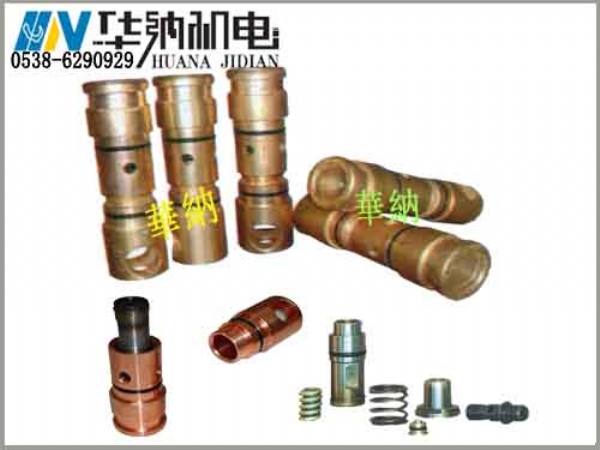

   2、准备好合格的三用阀零件。                 三、检修作业
   1、清洗解体:                               1.1三用阀解体前,先用清水冲洗阀体,并擦干净。
   1.2把三用阀全部解体,拆除密封件。
   1.3用乳化液洗各部零件,并用毛刷刷干净,锈蚀严重、有麻坑、变形的零件不得再用。
   2、组装:
   2.1先装好所有O形密封圈。
   2.2注油阀体的组装:将单向阀座连同限位套一起装入注油阀体中,并装入φ8钢球,用一字螺丝刀拧紧压紧螺套,并把卸载阀垫装入注油阀体。
   2.3把安全阀垫装入六角导向套中,要装到底,并检查安全阀垫工作面是否平整。
   2.4把阀针装入阀座中,阀针端面不应露出端面,并检查运动是否灵活,和六角导向套组装在一起。
   2.5先将弹簧座、安全阀弹簧,放入阀套中,用一字螺丝刀把φ8钢球、六角导向套、阀座一起放入阀套中,平放在工作台上。
   2.6利用专用套筒扳手、活扳手、把注油阀体旋入左阀筒中,放入锥形弹簧,旋紧连接螺杆,再放卸载阀弹簧,把阀套螺丝端和连接螺杆紧固。
   2.7把右阀筒和左阀筒旋紧,组装完毕。
   3、试验 使用泰安市华纳机电设备有限公司生产的“三用阀试验台”进行高低压调校试验。       3.1按《外注式单体支柱维修后的检查项目和性能要求》检验。
   3.2严格按《阀类试验台使用安全操作标准和行为规范》作业。
   3.3安全阀压力通过一字螺丝刀调整调压螺丝来保证。
   3.4试验合格后,做好记录,按不同安全阀压力进行分类存放或移交。要求三用阀出液口用塑料堵头堵好,防止杂物入内。
   附常用单体支柱的额定工作液压(安全阀开启压力)
单体支柱型号 额定工作液压Mpa 单体支柱型号 额定工作液压Mpa
DZ35-15/100   49.1 DZ22-30/100   38.2
DZ31.5-20/100   25.5 DZ20-30/100   38.2
DZ28-25/100   31.8 DZ18-30/100   38.2
DZ25-25/100   31.8 DZ16-30/100   38.2
